Rohrverbinder Standard

Rohrkupplung Standard (schwere Ausführung)

Fakten

Werkstoff: Stahl verzinkt / Aluminium

Schwere Ausführung für Druckförderung

Mit doppeltem Innenmantel und Erdungsband

Rohrkupplung aus verzinktem Stahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband

Produktvideo

Stahl verzinkt | 150 mm - 3 Schrauben

Artikel-Nr.

Ø [mm]

Dichtung

max. Temp.

RV3S-0650-0650-150-WE

65,0

NR/SBR hell

80 °C

RV3S-0700-0700-150-WE

70,0

NR/SBR hell

80 °C

RV3S-0761-0761-150-WE

76,1

NR/SBR hell

80 °C

RV3S-0800-0800-150-WE

80,0

NR/SBR hell

80 °C

RV3S-0840-0840-150-WE

84,0

NR/SBR hell

80 °C

RV3S-0850-0850-150-WE

85,0

NR/SBR hell

80 °C

RV3S-0889-0889-150-WE

88,9

NR/SBR hell

80 °C

RV3S-0950-0950-150-WE

95,0

NR/SBR hell

80 °C

RV3S-1000-1000-150-WE

100,0

NR/SBR hell

80 °C

RV3S-1016-1016-150-WE

101,6

NR/SBR hell

80 °C

RV3S-1040-1040-150-WE

104,0

NR/SBR hell

80 °C

RV3S-1080-1080-150-WE

108,0

NR/SBR hell

80 °C

RV3S-1100-1100-150-WE

110,0

NR/SBR hell

80 °C

RV3S-1143-1143-150-WE

114,3

NR/SBR hell

80 °C

RV3S-1200-1200-150-WE

120,0

NR/SBR hell

80 °C

RV3S-1250-1250-150-WE

125,0

NR/SBR hell

80 °C

RV3S-1270-1270-150-WE

127,0

NR/SBR hell

80 °C

RV3S-1290-1290-150-WE

129,0

NR/SBR hell

80 °C

Rohrkupplung Standard (schwere Ausführung)

Fakten

Werkstoff: Stahl verzinkt / Aluminium

Schwere Ausführung für Druckförderung

Mit doppeltem Innenmantel und Erdungsband

Rohrkupplung aus verzinktem Stahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband

Downloads

Produktspezifikationen

CAD-Daten

Produktvideo

Stahl verzinkt | 200 mm - 4 Schrauben (bis Ø150 mm)

Artikel-Nr.

Ø [mm]

Dichtung

max. Temp.

RV3S-0650-0650-200-WE

65,0

NR/SBR hell

80 °C

RV3S-0700-0700-200-WE

70,0

NR/SBR hell

80 °C

RV3S-0761-0761-200-WE

76,1

NR/SBR hell

80 °C

RV3S-0800-0800-200-WE

80,0

NR/SBR hell

80 °C

RV3S-0840-0840-200-WE

84,0

NR/SBR hell

80 °C

RV3S-0850-0850-200-WE

85,0

NR/SBR hell

80 °C

RV3S-0889-0889-200-WE

88,9

NR/SBR hell

80 °C

RV3S-0950-0950-200-WE

95,0

NR/SBR hell

80 °C

RV3S-1000-1000-200-WE

100,0

NR/SBR hell

80 °C

RV3S-1016-1016-200-WE

101,6

NR/SBR hell

80 °C

RV3S-1040-1040-200-WE

104,0

NR/SBR hell

80 °C

RV3S-1080-1080-200-WE

108,0

NR/SBR hell

80 °C

RV3S-1100-1100-200-WE

110,0

NR/SBR hell

80 °C

RV3S-1143-1143-200-WE

114,3

NR/SBR hell

80 °C

RV3S-1200-1200-200-WE

120,0

NR/SBR hell

80 °C

RV3S-1250-1250-200-WE

125,0

NR/SBR hell

80 °C

RV3S-1270-1270-200-WE

127,0

NR/SBR hell

80 °C

RV3S-1290-1290-200-WE

129,0

NR/SBR hell

80 °C

RV3S-1330-1330-200-WE

133,0

NR/SBR hell

80 °C

RV3S-1350-1350-200-WE

135,0

NR/SBR hell

80 °C

RV3S-1397-1397-200-WE

139,7

NR/SBR hell

80 °C

RV3S-1460-1460-200-WE

146,0

NR/SBR hell

80 °C

RV3S-1500-1500-200-WE

150,0

NR/SBR hell

80°C

Stahl verzinkt | 200 mm - 4 Schrauben (ab Ø150 mm)

Artikel-Nr.

Ø [mm]

Dichtung

max. Temp.

RV3S-1520-1520-200-WE

152,0

NR/SBR hell

80°C

RV3S-1550-1550-200-WE

155,0

NR/SBR hell

80 °C

RV3S-1590-1590-200-WE

159,0

NR/SBR hell

80 °C

RV3S-1683-1683-200-WE

168,3

NR/SBR hell

80 °C

RV3S-1740-1740-200-WE

174,0

NR/SBR hell

80 °C

RV3S-1800-1800-200-WE

180,0

NR/SBR hell

80 °C

RV3S-1910-1910-200-WE

191,0

NR/SBR hell

80 °C

RV3S-1930-1930-200-WE

193,0

NR/SBR hell

80 °C

RV3S-2000-2000-200-WE

200,0

NR/SBR hell

80 °C

RV3S-2040-2040-200-WE

204,0

NR/SBR hell

80 °C

RV3S-2100-2100-200-WE

210,0

NR/SBR hell

80 °C

RV3S-2190-2190-200-WE

219,0

NR/SBR hell

80 °C

RV3S-2300-2300-200-WE

230,0

NR/SBR hell

80 °C

RV3S-2500-2500-200-WE

250,0

NR/SBR hell

80 °C

RV3S-2600-2600-200-WE

260,0

NR/SBR hell

80 °C

RV3S-2660-2660-200-WE

266,0

NR/SBR hell

80 °C

RV3S-2730-2730-200-WE

273,0

NR/SBR hell

80 °C

RV3S-2800-2800-200-WE

280,0

NR/SBR hell

80 °C

PRODUKTBESCHREIBUNG

Rohrkupplungen werden sehr oft bei der Druckförderung eingesetzt. In der Kunststoffindustrie sind diese deshalb sehr häufig an einem Außensilo zu finden. Die Rohrkupplungen von Michel Tube gibt es in verschiedenen Materialen, wobei die Stahl verzinkte Variante die am häufigsten eingesetzte Variante ist. Bei den Längen wird standardmäßig ein Bereich von 150mm bis 200mm bevorzugt. Die Klemmung erfolgt dann über drei beziehungsweise vier Schrauben. Ähnlich wie bei den Rohrverbindern, wird über eine flache Dichtung abgedichtet. Wichtig zu wissen und zu beachten ist, dass die Rohrkupplungen ausschließlich eine Dichtfunktion des Rohres haben und dieses nicht in axialer Richtung bei Druckstößen halten können. Hierfür empfehlen wir unbedingt eine Zugentlastung.

BILDERGALERIE

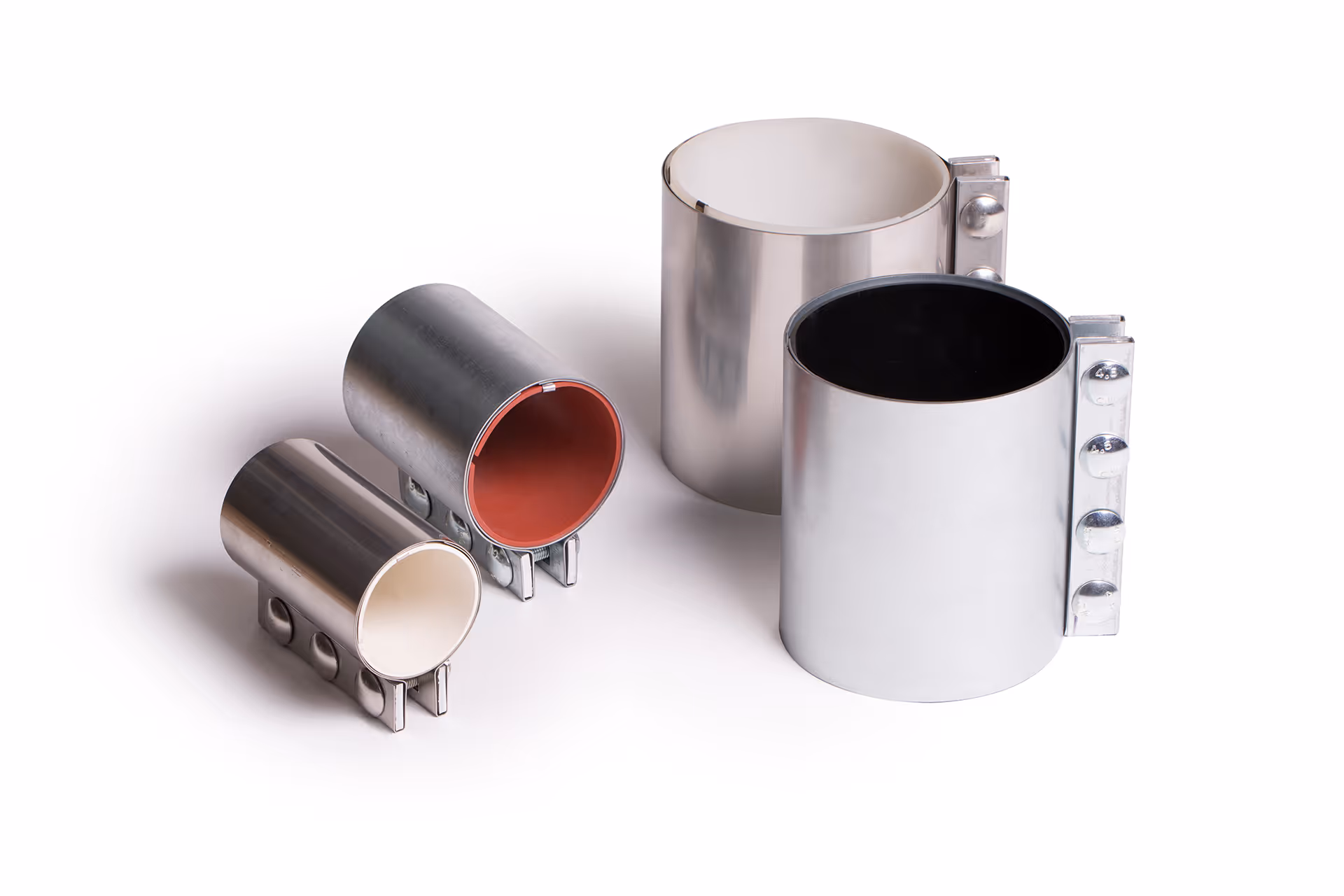

Rohrkupplungen aus verzinktem Stahl / Aluminium mit doppeltem Innenmantel und Erdungsband.Rohrkupplungen aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplungen aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplungen aus verzinktem Stahl / Aluminium mit doppeltem Innenmantel und Erdungsband.Rohrkupplungen aus verzinktem Stahl / Aluminium mit doppeltem Innenmantel und Erdungsband.Rohrkupplungen aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus verzinktem Stahl / Aluminium mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplungen aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.Rohrkupplung aus Edelstahl / Aluminium für die Druckförderung mit doppeltem Innenmantel und Erdungsband.
